Tugas ke-3 (Teknik Tenaga Listrik)

Pertanyaan:

Jangkar suatu motor arus searah mempunyai 648 penghantar di mana 65% langsung di bawah kutub dengan kerapatan fluks sebesar 48000 garis gaya per in². Jika diameter inti jangkar 7 in dan panjang 4 in, arus yang mengalir pada tiap penghantar 20 Ampere. Hitung:

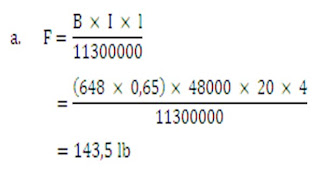

a. Garis gaya total yang cenderung untuk memutar jangkar.

b. Torsi yang bekerja pada jangkar dalam lb-ft.

c. Arus jangkar total, jika garis edar paralelnya sebanyak 4.

Jawab:
